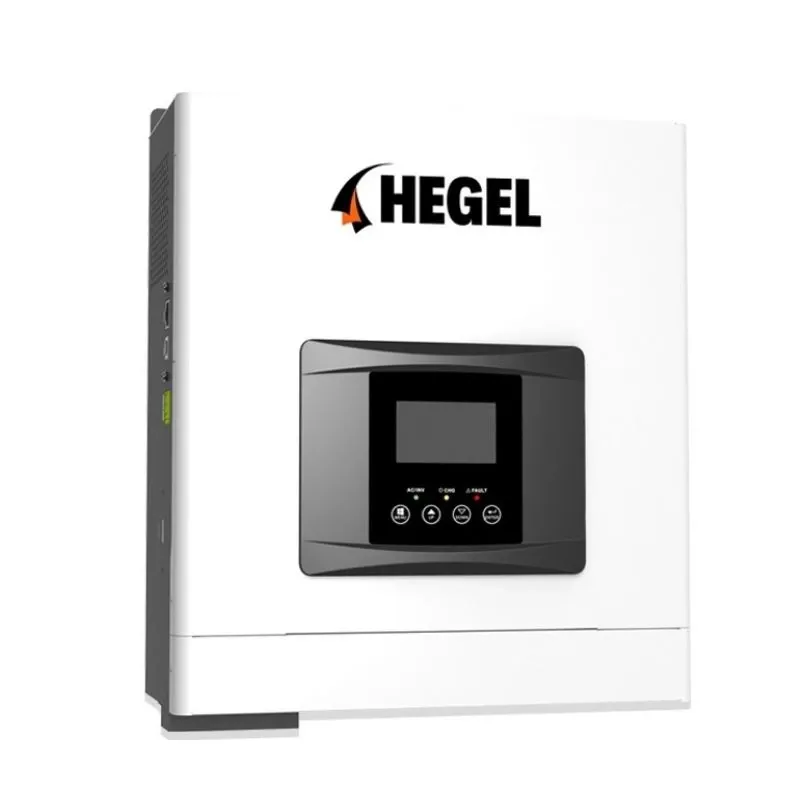

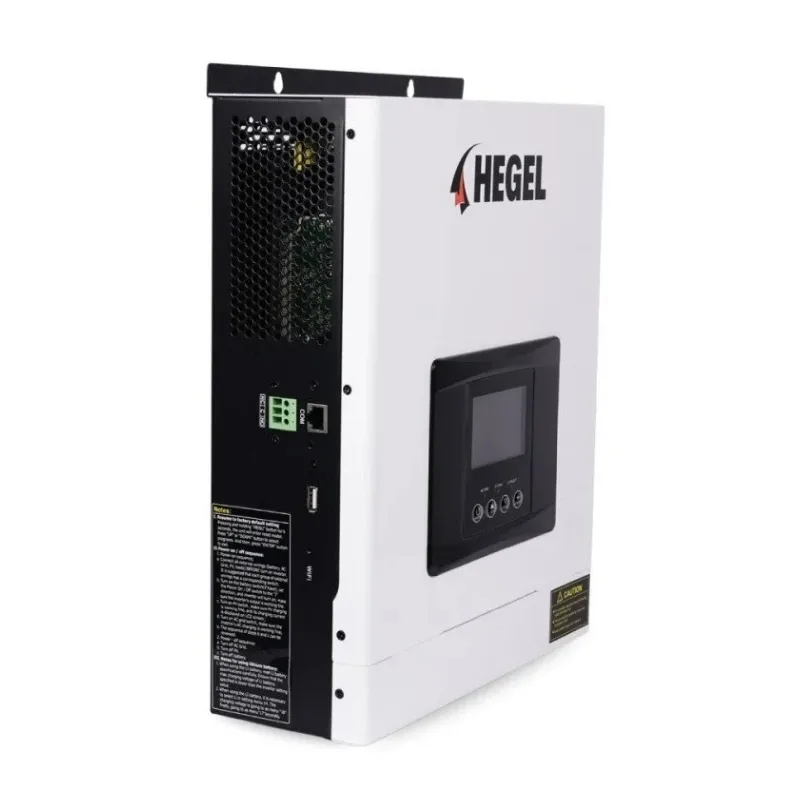

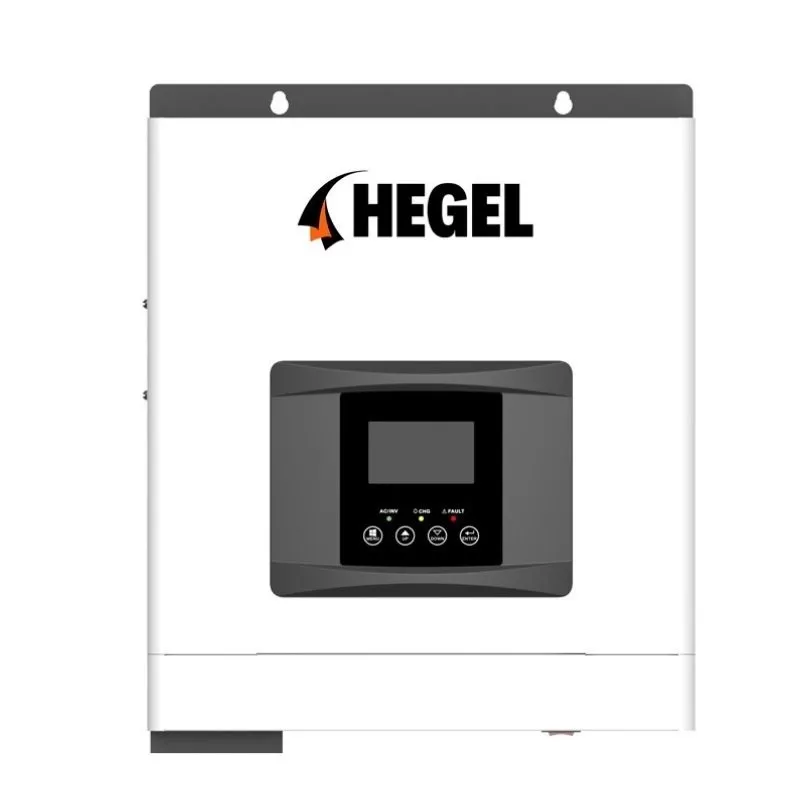

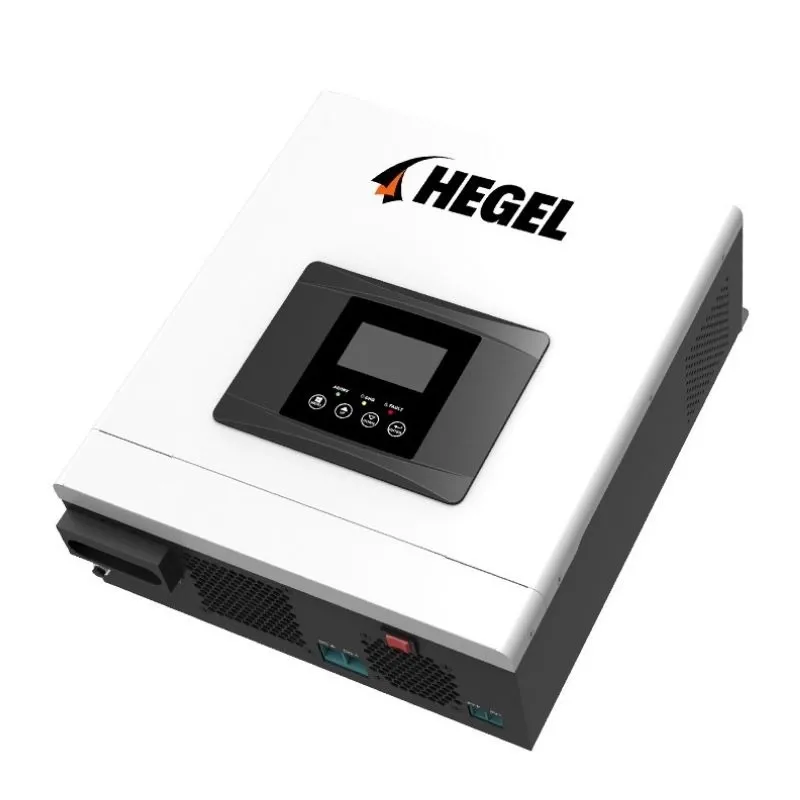

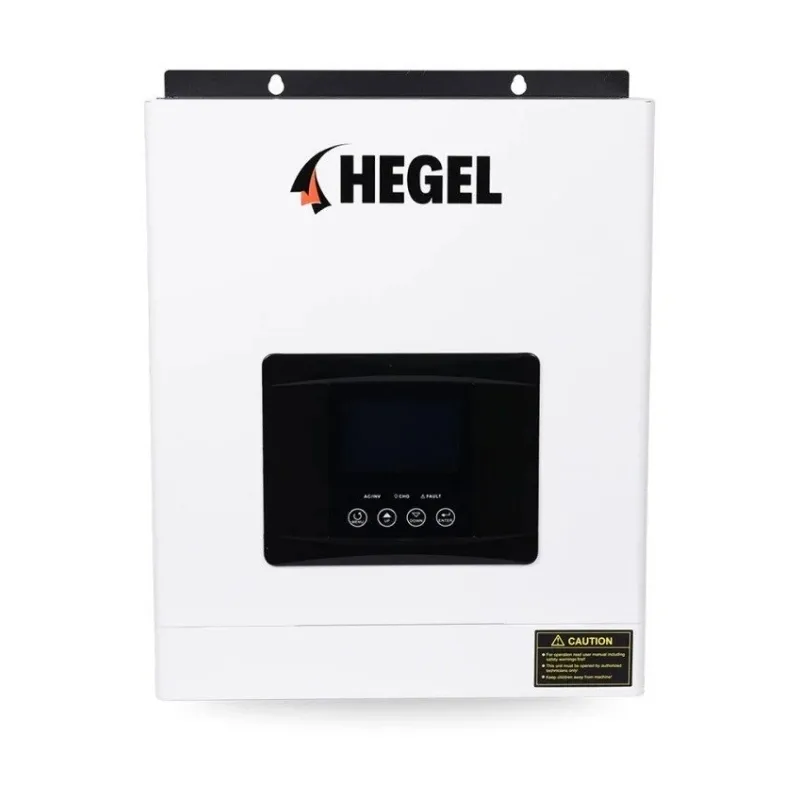

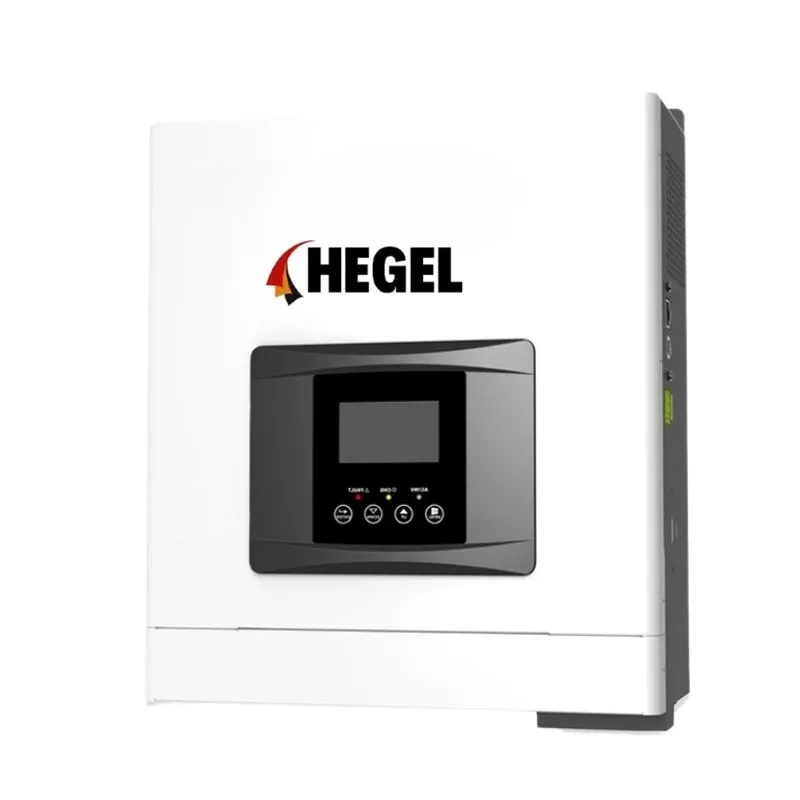

Güneş Enerjisi Sistemi İçin Hegel 3kW 24V 60A Tam Sinüs Akıllı İnverter

Ürün Özellikleri

• Şebeke Bağlantılı Akıllı İnverter: Taşınabilir boyutta kesintisiz güç kaynağı sunmak için inverter, solar şarj cihazı ve batarya şarj cihazının fonksiyonlarını bir araya getiren bir cihazdır.
• Kapsamlı LCD ekranı, batarya şarj akımı, AC giriş veya Solar girişi şarj önceliği ve farklı uygulamaları esas alan kabul edilebilir giriş voltajı gibi kullanıcı tarafından yapılandırılabilir ve kolay erişilebilir düğme işlemi sunar.

Özellikler

• Saf sinüs dalga inverter
• Entegre PWM ve MPPT solar enerji şarj özelliği (MPPT inverter için geçerli)
• LCD ayarı ile ev aletleri ve kişisel bilgisayar için yapılandırılabilir giriş voltajı
• LCD ayarı ile uygulamaları esas alan yapılandırılabilir batarya şarj akımı
• LCD ayarı ile yapılandırılabilir AC / Solar Şarj cihazı özelliği
• Şebeke voltajı veya jeneratör gücüne uyumlu
• AC yeniden kazanılırken otomatik yeniden başlatma
• Aşırı yük / Aşırı Sıcaklık / Kısa devre koruması
• Optimize akü performansı için akıllı batarya şarj cihazı tasarımı

İnverter Montajı

• İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.
• Katı ve sağlam bir yüzeye monte ediniz.
• LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.
• Optimum çalışma performansı için ortam sıcaklığı 0 – 55 derece arasında olmalıdır.

Batarya Bağlantısı

• Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir.
• Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır.
• 1-3KVA modeli için en az 100 amper, 4KVA ve 5KVA modelleri için en az 200 amper akü tavsiye edilir.

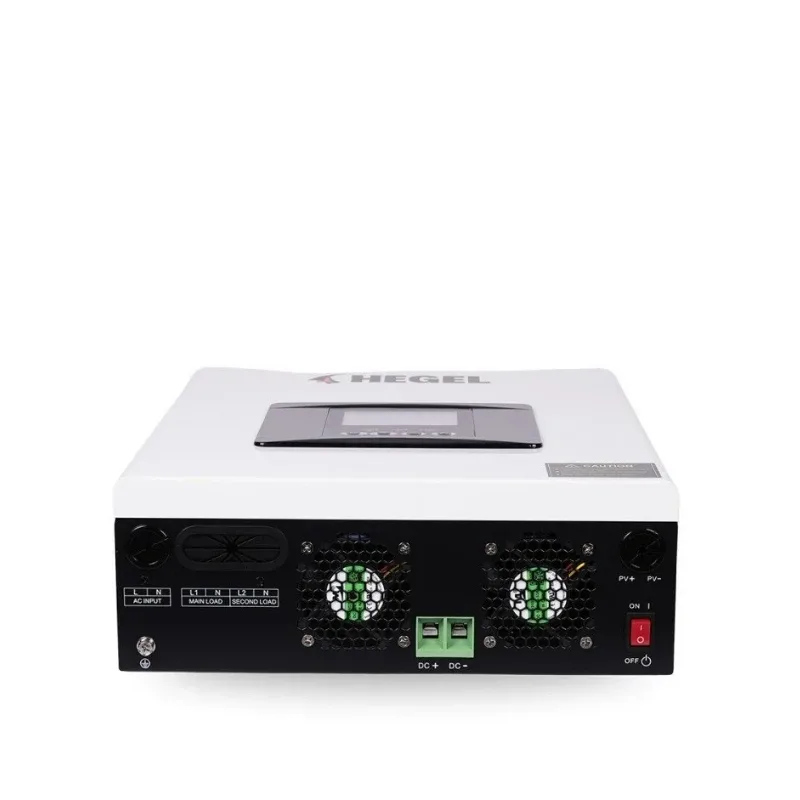

AC Giriş / Çıkış Bağlantısı

• Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın.
• AC devre kesici için önerilen sigorta teknik özellikleri; 1KVA için 10Amper, 2KVA için 20 Amper, 3KVA için 32 Amper, 4KVA ve 5 KVA için 50 Amper’dir.
• AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.
• Toprak – Sarı ve yeşil kablo
• L (Hat) – Kahverengi yada siyah kablo
• N (Nötr) – Mavi kablo rengindedir.

Güneş Paneli Bağlantısı

• Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın.
• PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin.
• PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.
• PV modüllerinin açık devre voltajı (Voc) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.
• PV modüllerinin açık devre voltajı (Voc) minimum batarya voltajından yüksek olmamalıdır.

Teknik Parametreler

• MUST POWER AKILLI İNVERTERPV18-3024 VPK
• Nominal Akü Sistem Voltajı: 24VDC
• İNVERTER ÇIKIŞ
  • Varsayılan Güç: 3000W
  • Varsayılan Güç: 3750VA
  • Demoraj Güç: 6000W
  • Dalga Formu: Tam Sinüs
  • AC Voltaj Ayarı(Akü Modu)(220VAC~240VAC)±5%
  • Inverter Verimlilik (Max): 93%
  • Transfer Süresi: 10ms (Kişisel Bigisayar Kullanımı) 20ms (Ev Aletleri Kullanımı)
• AC GİRİŞ
  • Voltaj: 230VAC
  • Ayarlanabilen Voltaj Aralığı: 170~280VAC(Kişisel Bilgisayar Kullanımı) 90~280VAC(Ev Aletleri Kullanımı) 184~253VAC(VED4105)
  • Frekans Aralığı: 50Hz/60Hz(Otomatik Sensör)
• AKÜ
  • Normal Voltaj: 24VDC
  • Tampon Şarj Voltaj: 27VDC
  • Aşırı Voltaj Koruma Değeri: 31VDC
• SOLAR ŞARJ & AC ŞARJ
  • Maximum PV Voc: 80VDC
  • Standby Güç Tüketim: 2W
  • Maximum Solar Şarj Akımı(PWM): 50A
  • Maximum AC Şarj Akımı: 20A or 30A
  • Maximum Şarj Akımı: 80A
• ÜRÜN ÖLÇÜLERİ
  • Ürün Ölçüleri, EnxYükseklikxBoy (mm): 272*355*100
  • Koli Ölçüleri, EnxYükseklikxBoy (mm): 465*373*231
  • Net Ağırlık(kg): 7,8
  • Brüt Ağırlık(kg): 10,3
• DİĞER ÖZELLİKLER
  • Nem
  • Çalışma Sıcaklığı: 0-55˚C
  • Muhafaza Sıcaklığı: -15-60˚C
