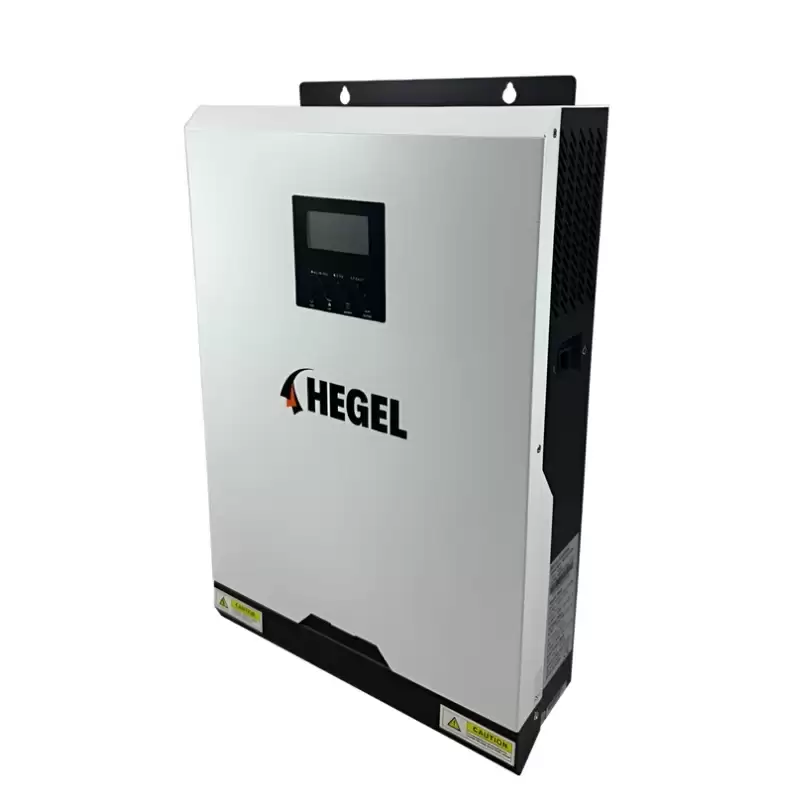

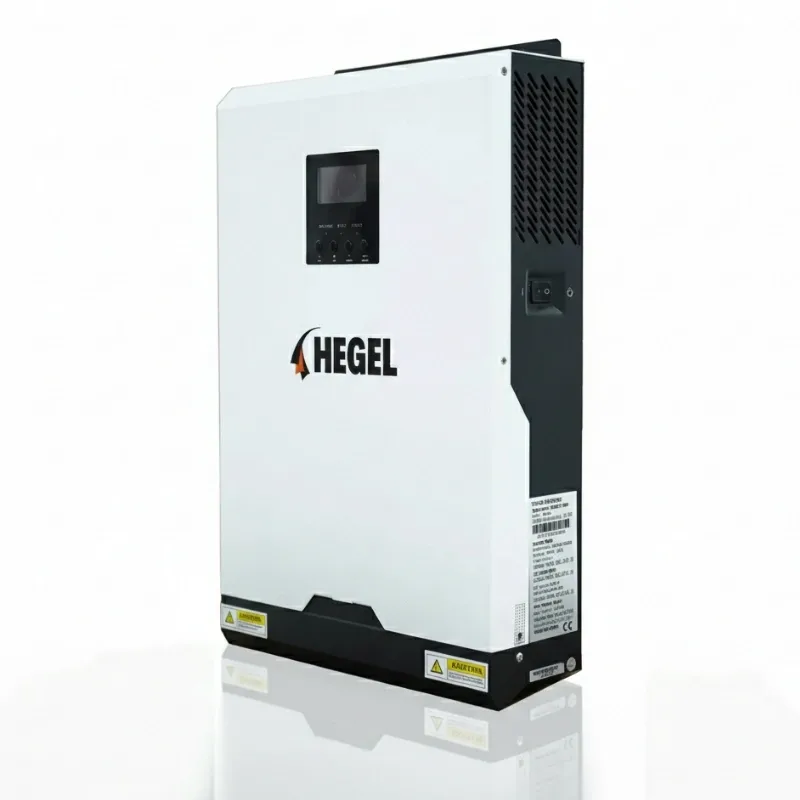

5KW 5000 Watt Tam Sinüs Akıllı İnverter 48V 50A Şarjlı İnverter

ÜrünÖzellikleri

Şebeke Bağlantılı Akıllı İnvertör

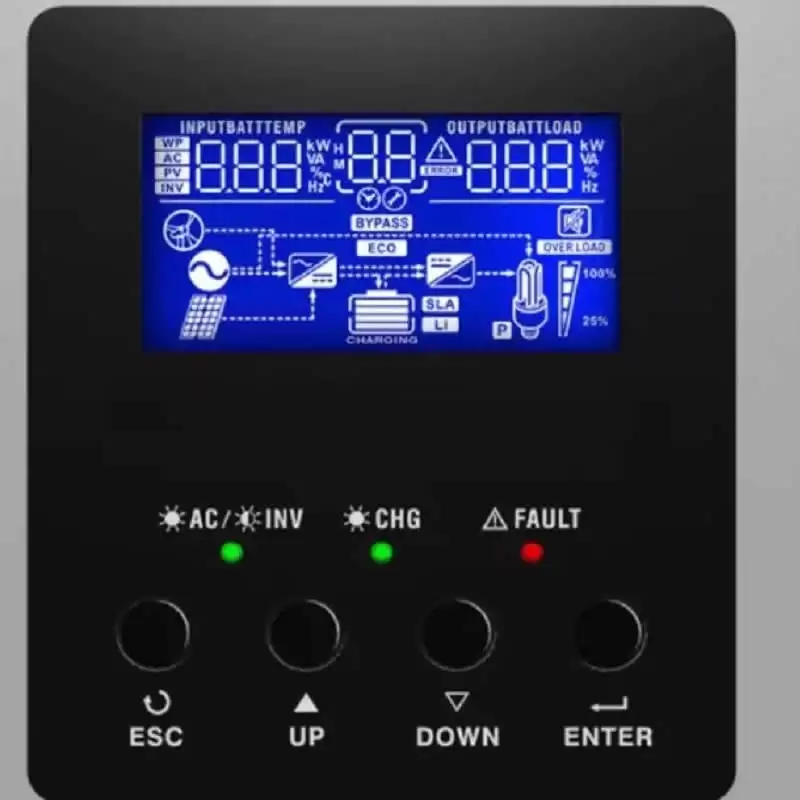

Bu cihazlar taşınabilir boyutta kesintisiz güç kaynağı sunmak için inverter, solar şarj cihazı ve batarya şarj cihazının fonksiyonlarını bir araya getiren inverter ve şarj cihazıdır. Kapsamlı LCD ekranı, batarya şarj akımı, AC giriş veya Solar girişi şarj önceliği ve farklı uygulamaları esas alan kabul edilebilir giriş voltajı gibi kullanıcı tarafından yapılandırılabilir ve kolay erişilebilir düğme işlemi sunar.

Özellikler

Tam sinüs dalga invertör
Entegre PWM solar enerji şarj özelliği
LCD ayarı ile ev aletleri ve kişisel bilgisayar için yapılandırılabilir giriş voltajı
LCD ayarı ile uygulamaları esas alan yapılandırılabilir batarya şarj akımı
LCD ayarı ile yapılandırılabilir AC / Solar Şarj cihazı özelliği
Şebeke voltajı veya jeneratör gücüne uyumlu
AC yeniden kazanılırken otomatik yeniden başlatma
Aşırı yük / Aşırı Sıcaklık / Kısa devre koruması
Optimize akü performansı için akıllı batarya şarj cihazı tasarımı

İnverterMontajı
Kurulum yapılacak yeri seçmeden önce mutlaka aşağıdaki maddeleri dikkatlice inceleyiniz.
İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.
Katı ve sağlam bir yüzeye monte ediniz.
LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.
Optimum çalışma performansı için ortam sıcaklığı 0 – 55 derece arasında olmalıdır.

BataryaBağlantısı
Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir. Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır. 1-3KVA modeli için en az 100 amper , 4KVA ve 5KVA üzeri modelleri için en az 200 amper akü tavsiye edilir.

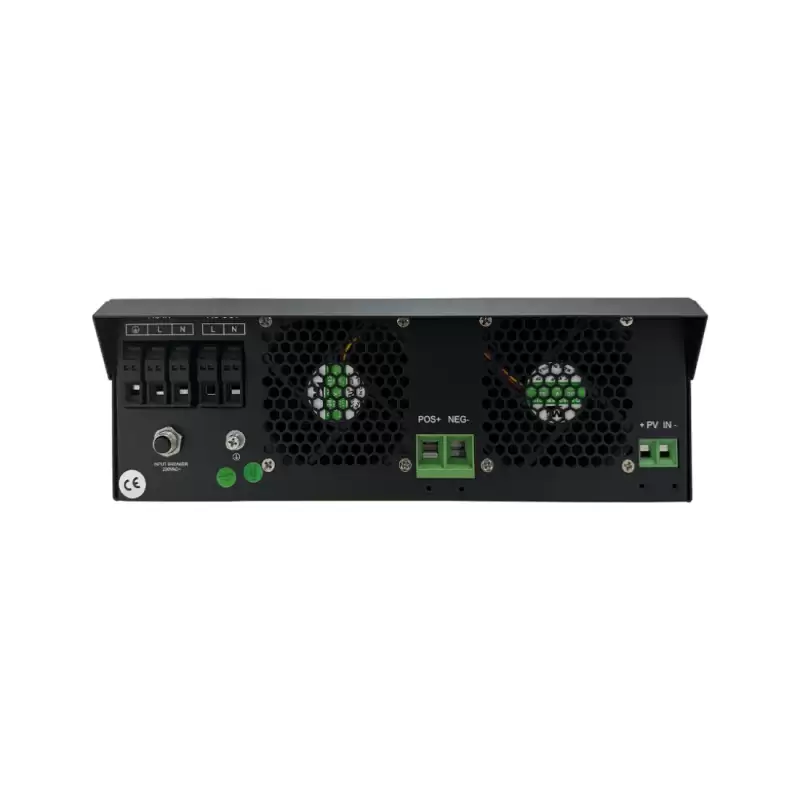

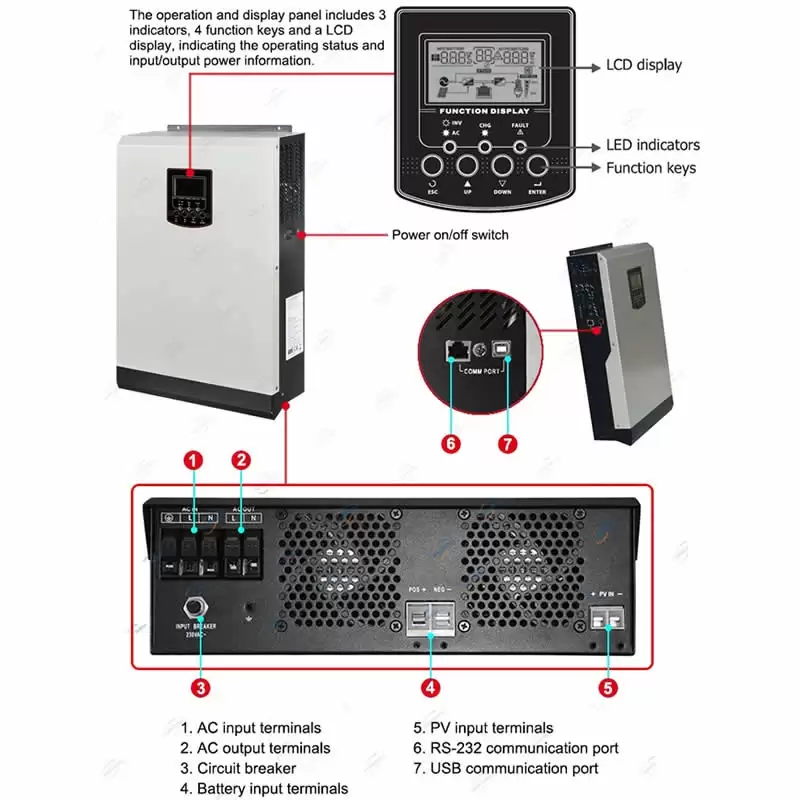

AC Giriş / Çıkış Bağlantısı
Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın. Bu inverterin bakım esnasında kolaylıkla AC güç kaynağının kesilmesini sağlayacaktır.
AC devre kesici için önerilen sigorta teknik özellikleri ; 1KVA için 10Amper , 2KVA için 20 Amper , 3KVA için 32 Amper , 4KVA ve 5 KVA için 50 Amper’dir.
AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.
Toprak – Sarı ve yeşil kablo
L ( Hat ) – Kahverengi yada siyah kablo
N ( Nötr ) – Mavi kablo rengindedir.

Güneş Paneli Bağlantısı
Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın. PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin. PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.
PV modüllerinin açık devre voltajı ( Voc ) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.
PV modüllerinin açık devre voltajı ( Voc ) minimum batarya voltajından yüksek olmamalıdır.

TeknikParametreler
Nominal Güç 5000VA / 5000W
GİRİŞ
Gerilim 230 VAC
Seçilebilir Voltaj Aralığı 170-280 VAC (Kişisel Bilgisayarlar için) ; 90-280 VAC (Ev aletleri kulanımı için)
Frekans Aralığı 50 Hz/60 Hz (Otomatik Sensör)
ÇIKIŞ
Voltaj Regülasyonu (Akü Modu) 230VAC ± 5%
Dalgalanma Gücü 10000VA
Verimlilik (Tepe) 90% ~ 93%
Transfer Süresi 10 ms (Kişisel Bilgisayarlar için) ; 20 ms (Ev aletleri kulanımı için)
Dalga formu Tam Sinüs Dalga Formu
AKÜ
Akü Gerilim 48 VDC
Yüzer Şarj Gerilimi 54 VDC
Aşırı Şarj Koruması 63 VDC
SOLARŞARJCİHAZIVEACŞARJCİHAZI
Maksimum PV Dizisi Açık Devre Gerilimi 105 VDC
Maksimum PV Dizi Gücü 2400 W
Maksimum Solar Şarj Akımı 50 A
Maksimum AC Şarj Akımı 60 A
Maksimum Şarj Akımı 110 A
FİZİKSELÖZELLİKLER
Boyut, D x G x Y (mm) 440x 300 x 100
Net Ağırlık (kg) 8,5
İletişim Arayüzü USB/RS232
ÇEVRE
Nem % 5 -% 95 Bağıl Nem (Yoğuşmasız)
Çalışma Sıcaklığı -10°C to 50°C
Saklama Sıcaklığı -15°C to 60°C
